热作模具钢H13的显微组织金相分析

时间：2014-02-24 11:19:01 来源：作者：

热作模具钢H13的显微组织金相分析

摘　要：按照北美压铸协会提出的优质压铸模H13钢验收标准NADCA# 207-90和H11、H13及改良型钢的显微成分偏析验收参考图谱对H13某国产钢进行显微组织分析，并对其真空淬火显微组织进行研究。

关键词：热作模具钢；热处理；显微组织

1　前言

H13钢在淬硬条件下具有较高韧度，并具有优良的抗热裂能力，是一种强韧兼有的空冷硬化型热作模具用钢。它适用于制造压铸模、挤压模、热切边模、热锻模的热冲孔模具等。

H13钢在我国为4Cr5MoSiV1钢。德国的DIN1.2344，瑞典的SS142242，法国的AFNORZ40COV5和日本的JISSKD61与之相类似。

众所周知，影响模具寿命的最重要因素是热作模具钢的质量。现在，描述热作模具钢的质量主要通过显微组织分析。评定显微组织的标准广泛采用北美压铸协会模具材料委员会编的《压力铸造模具用高级H13钢的验收标准》NADCA#207-90。新近研究的显微带状组织验收参考图谱更能说明钢材力学性能和模具寿命的关系。因而，它们是对材料进行金相评级的重要依据。本文从这两方面着手对一种国产H13钢进行显微组织分析，并对这种材料的真空淬火显微组织作研究。

2　按NADCA的分析

按照NADCA#207-90标准，一般试样都在退火态下进行推测。

2.1 材料化学成分：

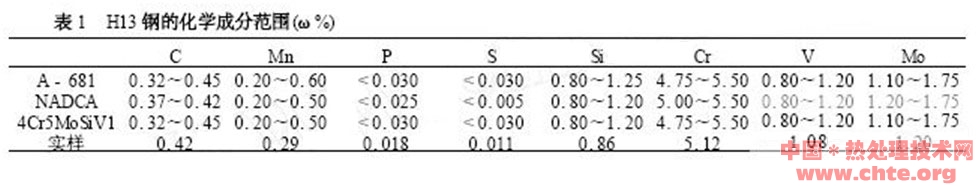

国产H13钢的化学成分分析结果列于表1。表中还列入ASTMA681(最新修订版)中H13钢和NADCA#207-90中高级H13钢的化学成分，表中列入的4Cr5MoSiV1钢为GB/T1299-2000《合金工具钢》中规定的相当于H13钢的成分。


降低钢中含硫量对提高H13钢的纯净度，从而改善其性能具有重要意义。文献[3]介绍，硫的质量分数<0.014%时可以大大提高钢件的断裂韧度KIC值。国外电渣重熔优质H13钢的含硫质量分数控制在0.005%～0.008%范围。在此，国产电渣重熔钢H13R尚有待提高。

2.2 纯净度：

NADCA#207-90规定，钢中非金属夹杂物含量等级测定按ASTME-45-97(最新修订版)中方法A进行。它基于瑞典Jernkontoret方法来评定非金属夹杂物，应用JK评级图。评级按夹杂物形态(不依据夹杂物成分)和分布分四种基本类型，记为A、B、C和D，并据夹杂物厚度或直径分粗细两种系列，对粗系以字母e表示。

国产H13R钢试样实际测定结果见表2，以试样中最严重的视域为依据，结果表明该钢的纯净度略有超差。表中允许等级为NADCA#207-90的规定。为此比较，相应列入进口2344(德国)、W302(奥地利)的H13钢的测定值。

表2 非金属夹杂物评级及允许等级

夹杂物形式	2344	W302	H13R	允许等级
A	1	1	1	1.0或0.5e
B	1	1.5	2	1.5或1.0e
C	1	1	1	1.0或1.0e
D	1	1.5	2	2.0或1.0e

【注：本信息除来源为“中国*热处理技术网”外，均来自互联网,由“中国*热处理技术网网友”提供,仅供读者参考。如果有涉及到版权问题,请发邮件到 admin@chte.org ,我们会及时删除或处理。】

本文（共有 0 条评论）

内容页广告

相关文章

栏目热门
