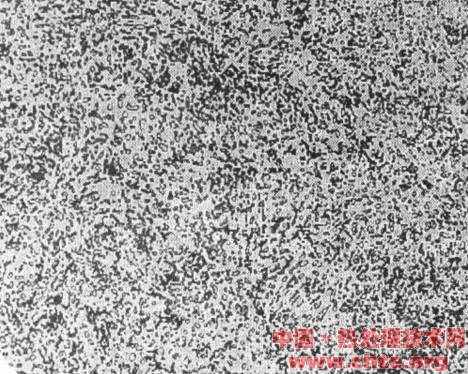

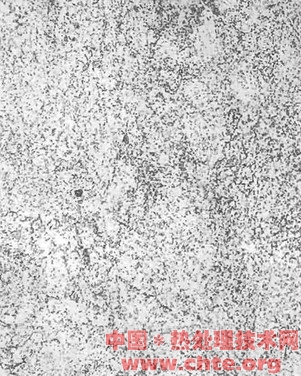

H13 模具钢球化退火组织：点状或球状珠光体+少量网状分布的二次碳化物 2级(500X)KK4热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
球化退火工艺:880℃保湿3h，炉冷到740℃保湿3h，炉冷到500℃以下出炉空冷。KK4热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
热处理要点：1.务必确保球化转变温度740℃保温3h；KK4热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
2.务必炉冷至500℃以下才能出炉空冷。KK4热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 KK4热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
KK4热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 KK4热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

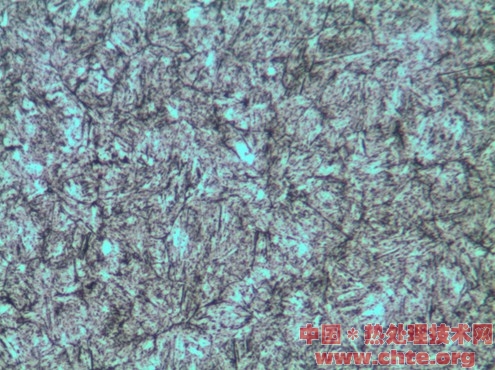

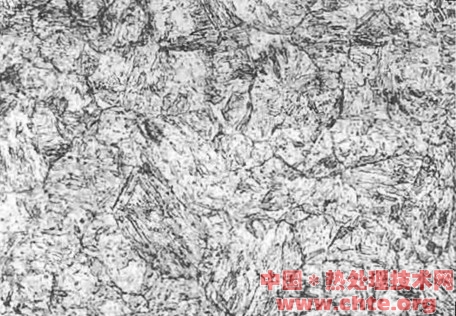

H13 模具钢1040℃淬火组织：马氏体（针状、板条状）+残余奥氏体+弥散分布的碳化物+少量针状下贝氏体(500X)KK4热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 KK4热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
KK4热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 KK4热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

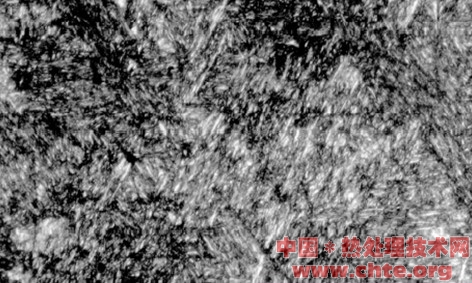

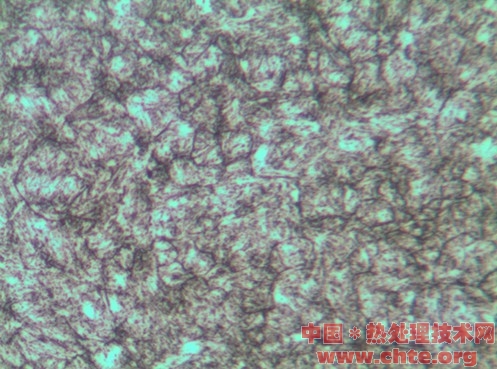

H13 模具钢1050℃淬火+560~600℃ 三次回火组织：回火马氏体（细针状）+回火托氏体+残余碳化物(500X)KK4热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
（注：该图片金相组织中含较多的残余奥氏体，淬火时冷却速度过慢，马氏体转变不完全。）KK4热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 KK4热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
KK4热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 KK4热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
KK4热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
1/2 1 2 下一页 尾页
|
