加入收藏 | 设为首页 | 会员中心 | 我要投稿 | RSS
·2018年宁波市热处理学会理事会暨18年学术年会的通知 ·关于编辑出版中国热处理行业协会会员名簿(2018版)的通·中国热处理技术网投稿指南 ·宁波市热处理学会会员入会须知·会员用户完善注册信息通知
站内搜索: 高级搜索
您当前的位置:首页 > 典型应用 > 合金钢热处理

硼对铁素体不锈钢耐蚀性能研究实验过程

时间:2015-06-09 21:23:53  来源:中国热处理技术网  作者:CHTE

 ktQ中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

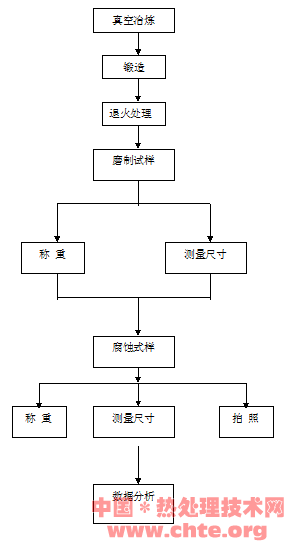

2.1试验方案(流程图)

试验方案流程图.pngktQ中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

 ktQ中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

2.2真空冶炼及试验方法
2.2.1冶炼工艺
七种成分的不锈钢要求采用同样的冶炼工艺,即加热时采用的功率、加热时间、加入氩气的时间及压力、加入硼铁后的均温时间,浇注后到出炉的时间等保持相同。
首先抽真空至3.5×10-2Pa,开始通电升温,采用功率15KW,4分钟后升到30KW,再过4分钟后升到38KW,加热到发红时,真空度达1.8×10-2Pa,停止抽真空通入氩气保护,氩气压力为0.4Mpa,等试样全部熔化后加入钴,经电磁搅拌8分钟使合金元素均匀化后,在真空下浇铸至铸模。在炉中冷却约30分钟后出炉。出炉后再冷却10分钟后倒出铸模。
 铸模要求:用锆英砂醇基快干涂料(已有)刷2-3毫米厚,烘干即可。
扒皮切头取化分样:根据上次经验,8Kg试样出炉后尺寸为φ103×110mm,扒皮后约为φ95-φ92,上半部分有缩孔(似乎浇注速度慢点缩孔少),切头后约有55-60mm长无缺陷。从上半部分切去铸态金相、腐蚀、硬度试样,下半部分(无缺陷部分)锻后切取各种试样化分样从扒皮后的圆柱表面车取即可。


来顶一下
返回首页
返回首页
收藏到QQ书签

【注:本信息除来源为“中国*热处理技术网”外,均来自互联网,由“中国*热处理技术网网友”提供,仅供读者参考。如果有涉及到版权问题,请发邮件到 admin@chte.org ,我们会及时删除或处理。】
发表评论 共有条评论
用户名: 密码:
验证码: 匿名发表
本文(共有 0 条评论)
内容页广告
最有效信息平台
最有效信息平台
最有效信息平台
得力鑫环保发黑剂
相关文章
栏目热门
