加入收藏 | 设为首页 | 会员中心 | 我要投稿 | RSS
·2018年宁波市热处理学会理事会暨18年学术年会的通知 ·关于编辑出版中国热处理行业协会会员名簿(2018版)的通·中国热处理技术网投稿指南 ·宁波市热处理学会会员入会须知·会员用户完善注册信息通知
站内搜索: 高级搜索
您当前的位置:首页 > 技术专题 > 退火

退火的规范工艺

时间:2013-08-03 15:11:35  来源:  作者:

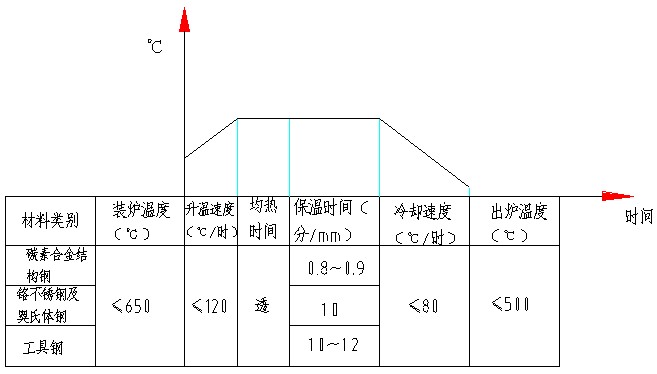

退火工艺图.jpgQQZ中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

 QQZ中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

工艺规范的几点说明:QQZ中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

⑴“透”系指工件装炉后,炉子到温起至工件与炉膛火色一致止的时间。QQZ中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

⑵ 装炉温度栏之“不限”一般系指不超过曲线中保温温度以下的各温度。(如曲线中有两个保温温度,则应不超过第一段的保温温度)QQZ中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

⑶ 38CrMoAlA钢淬火保温时间应按规定再延长30%。QQZ中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

⑷ 要求淬硬零件的回火保温时间至少不小于1小时。QQZ中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

⑸ 除应力的时间:除机械加工和校直应力不得小于3小时;除焊接及铸造应力不得小于4小时。QQZ中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

⑹ 氮化件氮化后除校直应力时,除应力的整个过程均需通氮。QQZ中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

⑺ 按Z75.22-86 GH2136时效热处理为≤300℃入炉,随炉升温至710±10℃,保温烧透+1216h 出炉空冷,达HRC3242QQZ中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

 QQZ中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE


来顶一下
返回首页
返回首页
收藏到QQ书签

【注:本信息除来源为“中国*热处理技术网”外,均来自互联网,由“中国*热处理技术网网友”提供,仅供读者参考。如果有涉及到版权问题,请发邮件到 admin@chte.org ,我们会及时删除或处理。】
发表评论 共有条评论
用户名: 密码:
验证码: 匿名发表
本文(共有 0 条评论)
内容页广告
最有效信息平台
最有效信息平台
最有效信息平台
得力鑫环保发黑剂
相关文章
栏目热门
