您当前的位置：首页 > 质量控制 > 金相分析

45钢显微组织图

时间：2015-07-03 23:50:18 来源：中国热处理技术网作者：

008

光学放大倍数：500X

图号：45-08

侵蚀剂：4%硝酸酒精

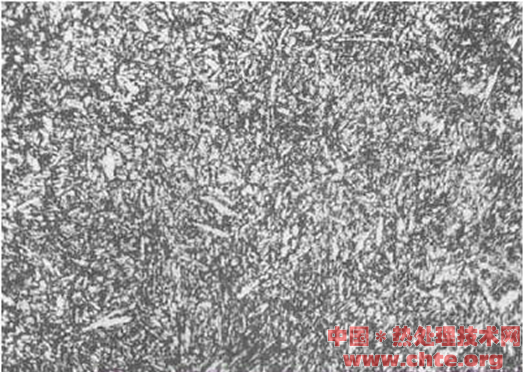

材料及状态：45钢

处理：860℃加热保温后淬火

组织及说明：针状淬火马氏体，其针叶大小中等。

009

光学放大倍数：500X

图号：45-09

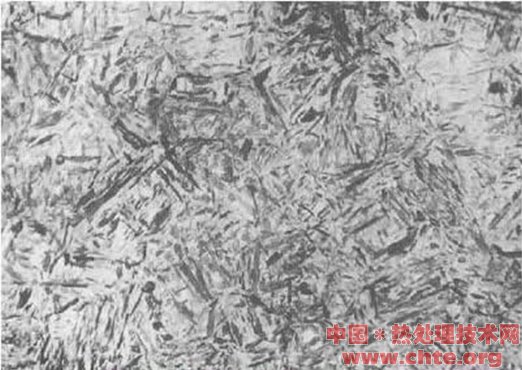

侵蚀剂：4%硝酸酒精

材料及状态：45钢（放大500X）

处理：660℃加热保温后淬火，600℃回火1h。

组织及说明：基体组织为保持马氏体位向分布的回火索氏体，硬度为28HRC。

本图片为45钢调质处理后的典型组织。45钢淬火后得到过饱和的固溶体既淬火马氏体。它的强度及硬度很高（硬度可达58~60HRC左右），而其韧性及塑性则明显下降。为了消除淬火时的内应力和组织应力，淬火的工件应及时进行回火处理，析出极细的渗碳体颗粒，从而使基体分解为索氏体组织，此时工件的强度和硬度有所下降，而塑性及韧性则显著提高。因此，可获得良好的综合力学性能，以适应制造要求强度较高，塑性及韧性也好的机械零件。

5/6 首页上一页 3 4 5 6 下一页尾页

来顶一下

返回首页

收藏到QQ书签

【注：本信息除来源为“中国*热处理技术网”外，均来自互联网,由“中国*热处理技术网网友”提供,仅供读者参考。如果有涉及到版权问题,请发邮件到 admin@chte.org ,我们会及时删除或处理。】

本文（共有 0 条评论）

内容页广告

相关文章

栏目热门
