| XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

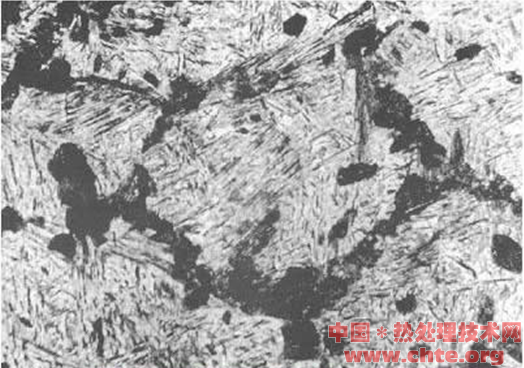

光学放大500XXpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图号：45-10XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
侵蚀剂：4%硝酸酒精XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
材料及状态：45钢XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
处理：热锻形变后直接淬油XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
组织及说明：基体组织为较粗的中碳马氏体、极少量残留奥氏体，以及沿晶界分布的黑色团状的托氏体，托氏体的体积分数约为5%。XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
在形变热处理的显微组织中，可允许存在托氏体的体积分数为5%左右。钢在再结晶温度以上进行压力加工，由压力加工导致塑性变形而引起的加工硬化，可以立即通过再结晶来消除，因此在加热过程中，金属内部将同时发生加工硬化和再结晶软化，这两个相反的作用，在一般情况下刚好抵消，但有时则不能榨抵，这要视变形的程度和加热温度而定，若变形度大、加热温度低，则由加工变形引起的硬化因素将占优势，反之，则再结晶和晶粒长大占优势，此时由于晶粒长大将使钢的性能变坏。XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

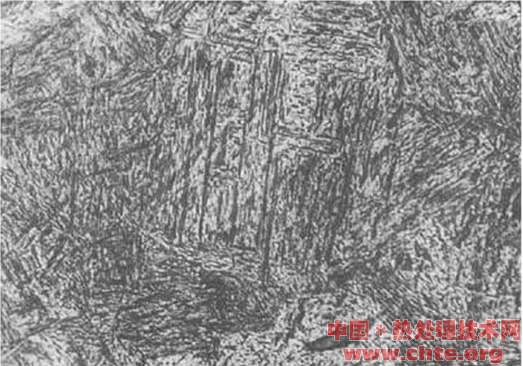

光学放大500XXpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图号：45-11XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
侵蚀剂：4%硝酸酒精XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
材料及状态：45钢XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
处理：高频感应加热淬火XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
组织及说明：基体组织为成排分布的粗大中碳淬火马氏体。XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
由于高频感应加热温度过高。致使奥氏体晶粒迅速长大，淬火后获得成排分布的粗针状马氏体，这种组织将使钢的脆性增大，内应力页较大，在使用时易发生开裂。XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE 6/6 首页 上一页 4 5 6
|
