| XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

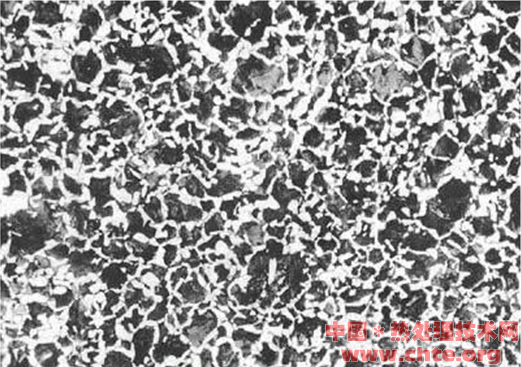

光学放大倍数：100XXpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图号：45-04XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
侵蚀剂：4%硝酸酒精XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
材料及状态：45钢XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
处理：退火处理 XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
组织及说明：基体组织为珠光体及铁素体。铁素体沿奥氏体晶界呈网络状分布。片状珠光体的体积分数约占基体总体积分数的55%，由此可以推算出钢中W（C）为45%。同时，从网络状分布的铁素体可以看出，此钢退火温度不高；故其晶粒细小。这种钢在退火状态下强度是偏低的，为了充分发挥材料的潜力，通常采用调质或正火处理。XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

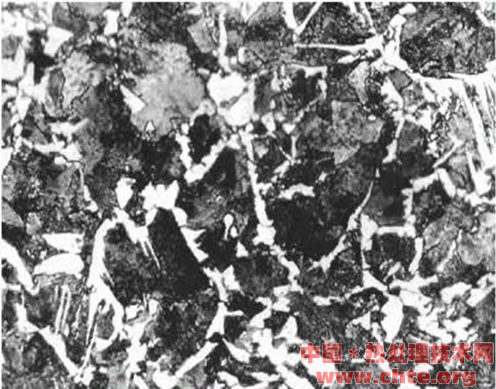

光学放大倍数：100XXpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图号：45-05XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
侵蚀剂：4%硝酸酒精XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
材料及状态：45钢XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
处理：860℃~880℃加热保温3h后水冷，600+20℃保温4.5h后空冷。XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
组织及说明：片状珠光体及呈白色网状、针状和块状分布的铁素体。晶粒大小不太均匀，有轻微的魏氏组织。XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
式样取自一轴类零件的心部。该轴锻造退火后再淬火、回火处理。由于轴的截面较大以及45钢的淬透性差，心部实际上并未得到淬火处理，而是经受一次正火处理。由显微组织的分布情况可知，心部的加热温度稍有过热，一方面使晶粒大小不均匀；另一方面，在基体组织中出现了轻度的过热魏氏组织。XpN中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
3/6 首页 上一页 1 2 3 4 5 6 下一页 尾页
|
