您当前的位置：首页 > 工艺技术 > 工艺基础

渗碳淬火件、气体软氮化件质量提高的途径

时间：2016-01-18 16:14:45 来源：作者：

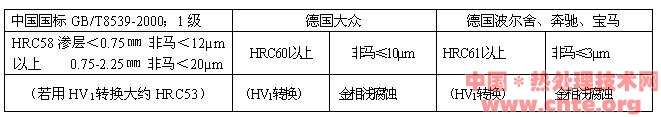

1.1.3相关的标准

002

1.2渗碳淬火件采用二次淬火，即在渗碳完成后在炉内空冷，而后重新加热再淬火。

使淬火组织细密、马氏体针较细残A下降（国标400倍金相测残A的缺陷：在400倍显微镜下，残A中的大量的马氏体岛看不到、而硬度不低，磁性检测残A合格）、变形小，耐磨性好；缺点：工艺流程时间太长。热处理设备较差，内氧化增加。

1.3渗碳气源的选择（2）：天然气＞丙烷＞丙酮）；最成功的“超级渗碳气氛”是空气/甲烷基（9）。

1.4渗碳过程中尽可能避免CO Cad+CO2的渗碳机理：该机理必然是一边渗碳一边氧化。

1.5直接生成无氧参加下的渗碳技术是近代新技术的热门课题。

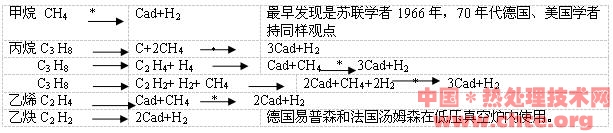

1.5.1目前能产生的无氧下渗碳的气源这些气源在一定条件下才能优化。（务必注意优化措施）

003

【注：本信息除来源为“中国*热处理技术网”外，均来自互联网,由“中国*热处理技术网网友”提供,仅供读者参考。如果有涉及到版权问题,请发邮件到 admin@chte.org ,我们会及时删除或处理。】

本文（共有 0 条评论）

内容页广告

相关文章

栏目热门
