钢的奥氏体晶粒度的测定方法

时间：2016-01-19 14:26:31 来源：作者：

抛光试样在高温高真空下，由于晶界上晶格畸变，并浓聚着大量杂质便发生了选择性的挥发，因而在晶界上开成了明显的凹沟。一般认为这种方法是最可靠的。但由于设备条件限制，生产中很少使用。当炉子真空度不够时也有可能因晶界杂质挥发受影响而出现假相。

在上述几种测定奥氏体晶粒度的方法中，直接腐蚀法和真空法在试验中钢表面的化学成份不发生变化（相对于渗碳法和氧化法），也不受晶界处过剩相（铁素体或渗碳体）或组织（屈氏体）的干扰，因而所显示的晶粒度较接近实际尺寸。另外，直接腐蚀法对实验用的设备没有特殊要求，是值得推广的一种方法。

上述几种测定奥氏体本质晶粒度的实验方法，在原则上也可用来测定钢在具体热处理条件下的实际晶粒度，其间的区别，仅在于被测试样的热处理规范不同而已。

四、奥氏体晶粒度的测定

在经上述方法之一制备的金相试样上，即可进行奥氏体晶粒度的测定。常用的方法有比较法和弦计算法两种。

1、比较法

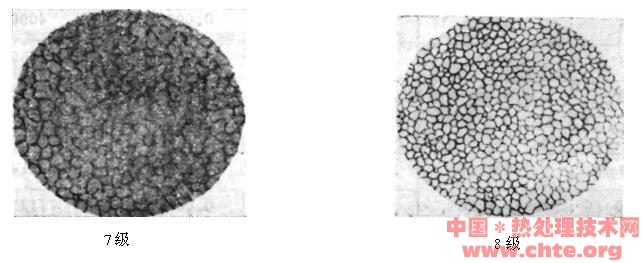

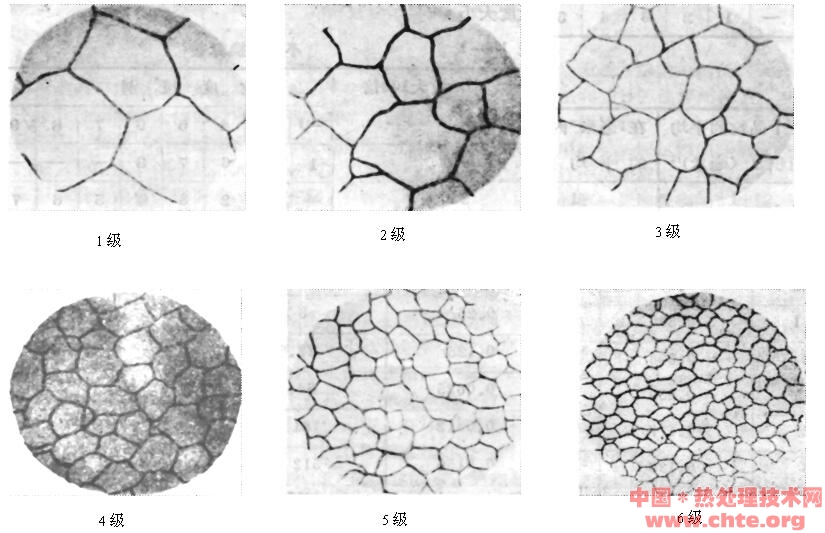

在用比较法评定钢的晶粒度时，在100倍显微镜下直接观察或投射在毛玻璃上。首先对试样作全面观察，然后选择其晶粒度具有代表性的视场与标准级别图1—43（YB27—64中的第一标准级别图）比较，并确定出试样的晶粒度，与标准级别图中哪一级晶粒大小相同，则后者的级别即定为试样的晶粒度号数。

【注：本信息除来源为“中国*热处理技术网”外，均来自互联网,由“中国*热处理技术网网友”提供,仅供读者参考。如果有涉及到版权问题,请发邮件到 admin@chte.org ,我们会及时删除或处理。】

本文（共有 0 条评论）

内容页广告

相关文章

栏目热门
