一 设备：（1）箱式炉：功率45KW,有效容积：600×1200×500。VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
（2）电阻炉控制柜：功率50KW，控制回路电压：220V，电流80A，频率50HZ，相数3。VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
（3）洛氏硬度计：规格HR-150A。VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
二 材料：40Cr、45#圆钢：VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
三 调质处理：VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
（一）40Cr销铀：VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
1 升温：将炉温升至淬火温度840±10℃。VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
2 装炉：装炉时尽量将粗细相近的圆钢放进一炉，圆钢堆放两侧距加热电阻丝距离＞80mm,后端距炉壁＞150mm,前端距炉门＞200mm。若粗细圆钢混装，则本着“粗下细上”的原则，将粗轴放在下面，细轴放在上面。VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
3 加热时间（包括装料后升温时间和保温时间）：τ=αCDVEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
τ—加热时间；VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
α—加热系数，取1.6min/mm;VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
C—装炉系数，取1.5；VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
D—工件的有效厚度（mm）；VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
如：φ60销轴，加热时间τ=60×1.6×1.5=144分钟VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
也可以通过观察窗观察工件的颜色，如料堆中间的颜色和炉膛颜色一致（橘黄色），若无杂色，说明加热时间已到。VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

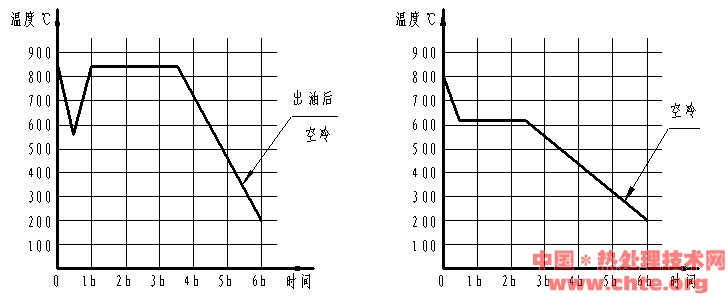

4 出炉淬火：出炉时先出细轴，后出粗轴，将轴出炉后以竖直方式浸入油中，并不断搅动。降温到150℃～250℃时出油空冷（即工件表面油烟不太猛烈，手触摸无烧灼感），油槽温度不得高于80℃。VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
冷却介质为20＃机械油，并根据工件淬火硬度及时更换。VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
5 回火：将淬火后的工件重新装入炉中，装炉方法同前，至620℃ ，保温2小时，出炉空冷。VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
注意：淬火与回火间隔时间不得超过1小时。VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
（二）45＃销轴：VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
1 将温度升至45＃钢淬火温度850±10℃。VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
2 装炉：装炉方法同40Cr销轴。VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
3 加热时间（包括装料后升温时间和保温时间）： VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
τ=αCD α取1.2（min/mm）,C取1.5，VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
如：φ60销轴，加热时间τ=60×1.2×1.5=108分钟。VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

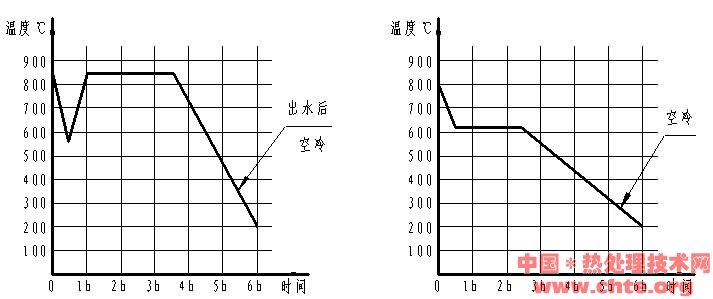

4 出炉淬火：出炉时先出细轴，后出粗轴，将轴出炉后以竖直方式浸入水中，并不断搅动，降温到150℃～250℃时出水空冷（即出水后，工件表面水即干，若滋滋冒汽说明没降至规定温度），水槽温度不得高于50℃。VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
5 回火：将淬火后的轴料重新装入炉中，至620℃，保温2小时，出炉空冷。VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
四 检验： VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
1 硬度检测：每炉、每种规格销轴抽取一件检测硬度值，硬度范围为HB250~280。VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
2 检测工件表面质量：是否有过烧、氧化、脱碳及淬火裂纹等缺陷。VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
3 按炉、批次做好检验记录，确定责任人、检验人。VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
注：同件产品调质次数不得超过三次。VEq中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
