气体钢瓶由42Mn2钢制得，经正火处理。气体钢瓶出厂前，按规定必须进行压力试验。该钢瓶在进行水压试验时破裂。OYz中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
钢瓶的破裂断口呈脆性状。取样进行断口微观分析，断口呈解理断裂形貌，如图1所示。OYz中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
裂口附近截取金相试样，基体组织为马氏体、托氏体和贝氏体，呈带状偏析，如图2、图3所示。而钢瓶的正常基体组织应为铁素体和细珠光体。OYz中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
现场调查发现，该钢瓶在冬天下雪时生产，正火出炉后表面飘上雪花，组织偏析分布，使局部冷却过快，形成马氏体脆性组织。在水压试验时，产生脆性开裂。OYz中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 OYz中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

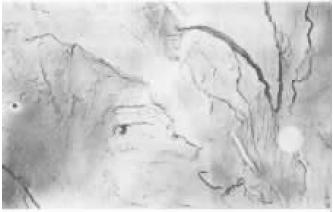

图1OYz中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
说明：钢瓶断口透射电镜复型图像，具有河流花样特征，属脆性解理断裂。这与钢瓶材料中存在淬火马氏体组织有关。OYz中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 OYz中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

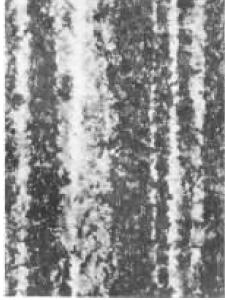

图2OYz中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 OYz中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图3OYz中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
说明：钢瓶断口处的金相显微组织，经4%硝酸酒精溶液浸蚀，显微组织为马氏体（浅色条带）和托氏体、贝氏体（深色区域）。在图3中马氏体针清晰可见，经显微硬度测定，马氏体区为590~633 HV0.2，托氏体区为289~391 HV0.2。显微组织中出现不应有的马氏体组织，造成材料变脆。OYz中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
