常出现在马氏体钢，半马氏体钢及有大量硬脆组织的钢中，具有较大的热应力及组织应力，冷却时易形成裂纹，多出现在钢坯的角部，见图1、图2。应力裂纹多与轧制流线一致，见图3。在轧制及轧后扩展的裂纹中没有脱碳现象，见图4，这是应力裂纹的主要特征。DKk中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 DKk中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

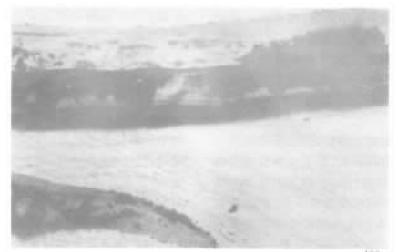

图1 18Cr2Ni4WA钢坯角部的应力裂纹宏观形态DKk中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 DKk中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

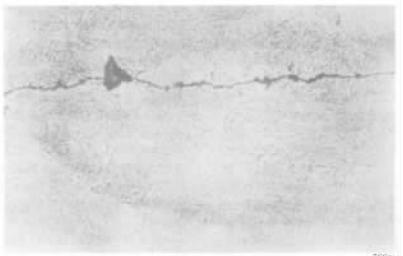

图2 18Cr2Ni4WA钢角部的应力裂纹宏观形态DKk中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 DKk中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

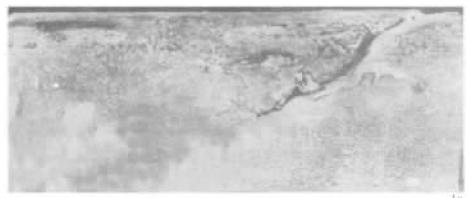

图3 轧制流线与裂纹的对应关系DKk中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 DKk中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

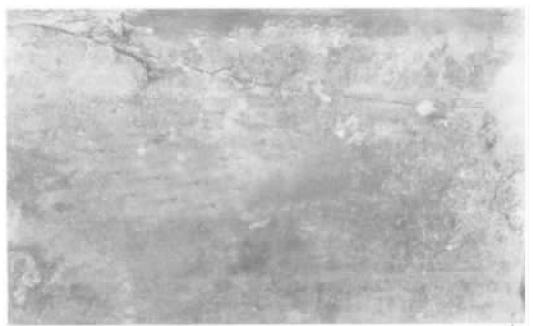

图4 应力裂纹附近没有脱碳现象DKk中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
