汽车减振器稳定杆球销断裂分析

稳定杆球销由35CrMo钢制造，经锻造、调质处理，在安装时发生断裂。断口经扫描电镜观察，属沿晶韧性断口，晶粒粗大、晶界有氧化现象，说明球销在热加工时有过热现象，局部晶界已发生过烧，从而导致材料脆化、发生脆断。reR中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

见图1～图5reR中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

reR中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

 图1     实物reR中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

说明：稳定杆断裂形貌，断裂发生于球销的球与销杆的过渡圆角处。reR中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

reR中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

图2      2.2×reR中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

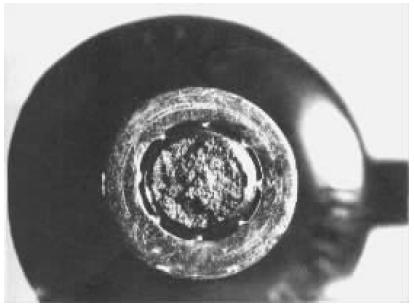

说明：断裂球销断口形貌，断口粗糙，呈颗粒状。reR中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

         reR中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

图3     SEI   250×                     图4    SEI    1000× reR中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

reR中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

图4    SEI    2000×reR中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

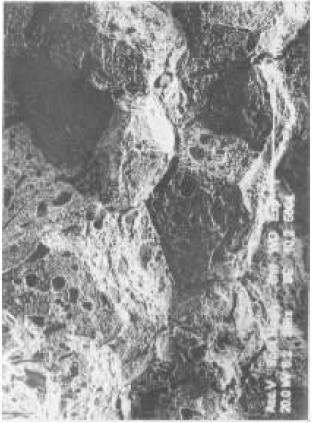

说明：图3为球销断口较低倍率下形貌，为沿晶韧性断裂。晶界面上除分布有大量的微小韧窝外，还有块状氧化物。reR中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

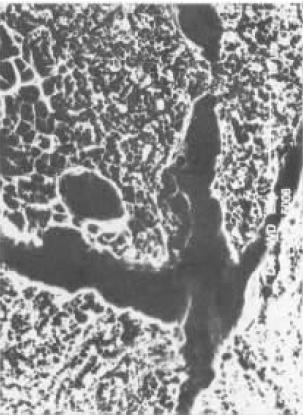

图4为断口高倍像。除韧窝外可观察到晶界被氧化现象，图中长条状黑色区为晶界氧化膜。晶界氧化是过烧的特征。reR中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

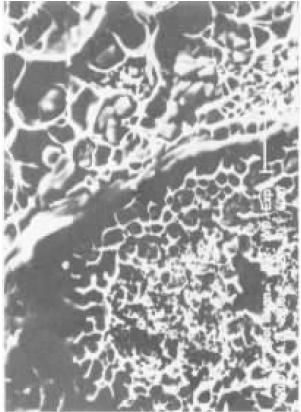

图5中显示了高倍下韧窝内有MnS粒子析出的现象。由上述特征说明球销在热加工时有过热和过烧现象，从而导致零件脆化。reR中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
