小功率内燃机曲轴，由40Cr钢锻造成型后，经调质处理（轴颈处渗氮）。该曲轴在运行10h后，在装飞轮端，从键槽顶端沿45°方向发生开裂，裂纹在螺纹起始端终止，见图1。同时，在断裂区外圆上可见有5.0mm左右的环形带，环形带表面损伤明显。Qlm中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
两匹配断口的边缘有不同程度擦伤。断口一部分较粗糙，未见明显变形，但可见弧形台阶状条纹。由弧形线发展的反方向寻得开裂源，在槽的转角处，见图2,和图3。Qlm中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
在断口的键槽（截面）底部发现较多裂纹，有的已成网状，有的长达4.5mm；裂纹内可看到有夹杂物，见图4。基体组织为回火索氏体和少量铁素体。Qlm中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
在扫描电镜下，键槽的底角处可见平行的裂纹推进线及塑性变形特征，见图5。在裂纹扩展区，断口有粗大疲劳条纹和局部的撕裂棱及二次裂纹，见图6.和图7。Qlm中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
经检测，曲轴材质及渗氮工艺均无异常现象。Qlm中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
由于键槽底部正处于应力集中区，而该处又存在夹杂物；同时，由断口外圆的压痕环形貌推断，飞轮与轴吻合接触面不理想（未达到有效长度2.2mm），造成作用在轴上的应力增大，在短时内产生疲劳裂纹，最终导致高应力低周次扭转疲劳断裂。Qlm中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 Qlm中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图1Qlm中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

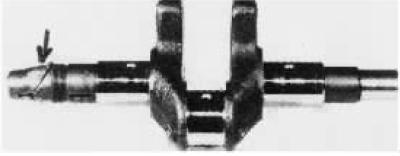

说明：断裂曲轴实物形貌，箭头所示处为断裂处，该处装配飞轮，断裂与轴向成45°角。Qlm中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 Qlm中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图2Qlm中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
说明：从曲轴上断下的一端断口形貌，箭头所示处为裂源，该处系键槽的尖角处。断口具有明显的呈纤维状的弧线，为高应力低周疲劳特征。Qlm中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 Qlm中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图3Qlm中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

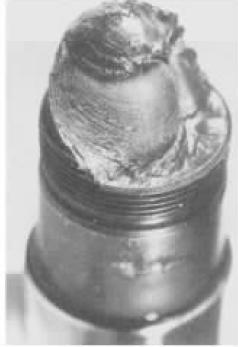

说明：与图2中断口相匹配的另一端断口宏观形貌。可见断面与曲轴轴向成45°角，说明断裂时主要受切向应力作用，断口上同样有纤维状弧线，该断口属高应力作用下的扭转疲劳断口。Qlm中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 Qlm中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图4Qlm中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

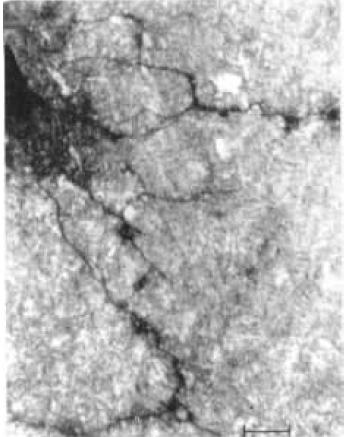

说明：曲轴裂源部位键槽处显微组织形态，试样经4%硝酸酒精溶液浸蚀。图中有数条起始于键槽尖角处的裂纹，并可见裂纹呈网状和沿夹杂分布扩展的形态。显微组织为回火索氏体和少量铁素体。Qlm中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 Qlm中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图5Qlm中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 Qlm中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图6Qlm中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 Qlm中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图7Qlm中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

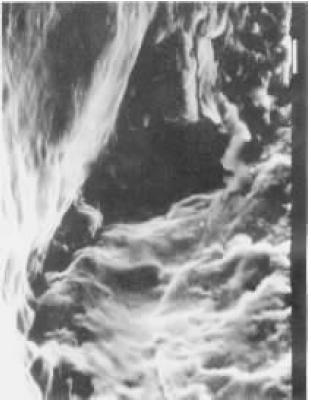

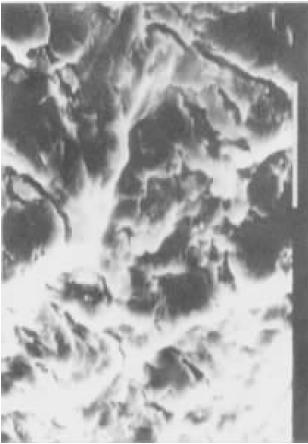

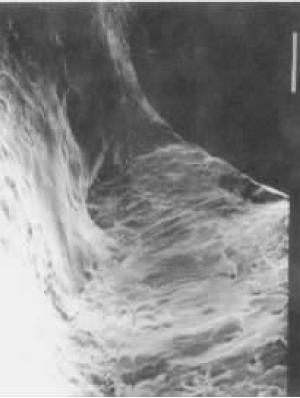

说明：曲轴断口扫描电镜图像。Qlm中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
