失效冷凝器管材料为316L不锈钢，经固溶处理。管子工作温度为180℃，工作压力为16.7kPa，管内介质为甲酸、氨、一氧化碳。使用约一年后，在管子的一处发现裂纹。该裂纹产生于焊接处附近。裂纹打开后断口形貌如图1所示，断口处有严重腐蚀特征。管子外表面呈黄褐色，并有腐蚀引起的凹坑。Lmb中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
断口用扫描电镜观察，为典型的沿晶断裂，有大量沿晶二次裂纹和腐蚀坑特征，见图2、图3。对管子断口附近表面观察，可看到沿晶龟裂状裂纹，见图4。Lmb中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
断口附近取样作金相分析，沿管子外表处有沿晶裂纹，沿奥氏体晶界扩展特征，显微组织属单相奥氏体，见图5。Lmb中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
分析结论：管子在焊缝两侧处热影响区温度可达到450～850℃，而该温度范围为奥氏体敏化区。由于碳化物在晶界析出，使晶界附近产生贫铬，造成晶界抗腐蚀性能降低，在腐蚀介质作用下产生晶问腐蚀开裂。Lmb中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 Lmb中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图1 实物Lmb中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
Lmb中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图号：图1Lmb中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
说明：管子裂纹产生于焊接热影响区，用人工方法打开裂纹后的断口形貌，图中小块试样是管子上割下的断口，断口表面腐蚀现象严重，呈褐色。Lmb中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 Lmb中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图2 SEI 200XLmb中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图号：图2Lmb中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
说明：断口扫描电镜图像。典型的沿晶断裂，并有沿晶二次裂纹。Lmb中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 Lmb中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图3 SEI 200XLmb中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图号：图3Lmb中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
说明：断口高倍图像。沿晶断裂及二次裂纹，并有大量的腐蚀坑与位错蚀坑相似，有几何形状。Lmb中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 Lmb中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图4 SEI 200XLmb中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图号：图4Lmb中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

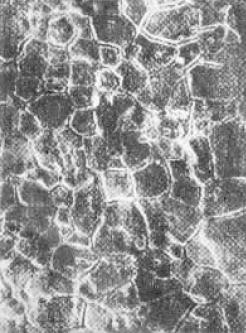

说明：管子断口附近外表面扫描电镜图说像有沿晶腐蚀特征。Lmb中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 Lmb中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图5 OMI 200XLmb中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
号：图5Lmb中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

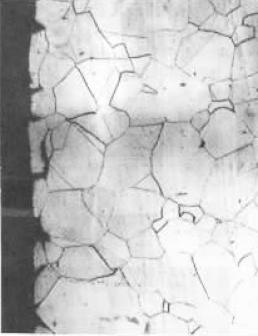

说明：管子显微组织，为单相奥氏体，表面有沿晶腐蚀裂纹。试样经盐酸过氧化氢水溶液浸蚀。Lmb中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
