封头材料为1Cr18Ni9，封头的卷缝处采用手工焊连接，蒸发器内的反应物为硫酸钠，以Al2O3，作催化剂，工作介质pH值为4～5，蒸汽压力为1200Pa。使用一年后，在封头焊缝附近的母材区出现开裂。图1为封头实物形貌。图2为经着色探伤后焊缝部位裂纹形态。M8B中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
裂纹部位取样，在热影响区有颇多裂纹，呈树枝状形貌，裂纹尾部有明显分叉细裂纹，见图3。经复合试剂浸蚀后显示奥氏体晶界，裂纹以穿晶为主，见图4。从裂纹的形貌可判断属应力腐蚀裂纹。M8B中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
苯酚结晶蒸发器封头产生开裂的原因是，在焊接引起的残余应力、冷变形时造成的残余应力和腐蚀介质的联合作用下，产生应力腐蚀开裂。M8B中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 M8B中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

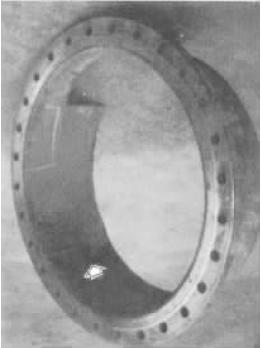

图1 实物M8B中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图号：图1M8B中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
说明：失效封头实物形貌，箭头所示处为焊缝。M8B中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 M8B中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

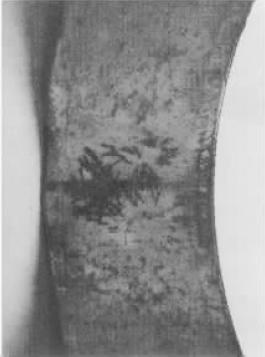

图2 实物M8B中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图号：图2M8B中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
说明：经着色探伤后焊缝附近区分布有大量的裂纹。M8B中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 M8B中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图3 OMI 100XM8B中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图号：图3M8B中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

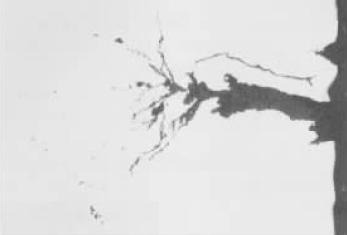

说明：在焊缝附近，经着色探伤发现有裂纹的部位截取试样，制备成金相试样。在抛光态下观察到的裂纹形貌，呈树枝状，主裂纹似树干，许多分叉裂纹形成树枝。主裂纹起源于表面的点腐蚀坑，这种形态的裂纹为典型的应力腐蚀裂纹。M8B中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 M8B中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图4 OMI 100XM8B中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图号：图4M8B中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

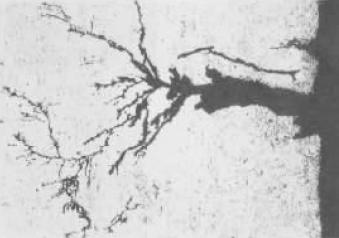

说明：试样经复合试剂浸蚀后显示了原奥氏体细小晶粒晶界。图中所示为图3同一视场的形貌。可观察到裂纹为穿晶裂纹，在分叉裂纹的尖端更能清晰地看到穿晶特征。一般情况下，奥氏体钢的应力腐蚀裂纹主要呈现穿晶特征。M8B中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
