钢坯表面纵向应力裂纹2zs中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
也称顺裂，是指在钢坯表面中心部位通长大裂纹，见图1；有的成为裂口，宽度可达几毫米，见图2；深度为几毫米到几十毫米，见图3，属于报废性表面缺陷，产生于45钢、40Cr、35CrMo等亚共析钢或马氏体、半马氏体钢。金相观察发现在裂纹两侧有明显的脱碳现象，见图4；还观察到在纵向应力裂纹的支裂纹中有高温扩散氧化生成物，见图5。扫描电镜断口观察到在钢坯顺裂开口附近分布着大量高温氧化生成物和由高温氧化铁素体形成的韧窝，见图6。2zs中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 2zs中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

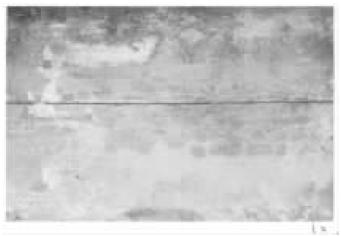

图1 45钢纵向应力裂纹宏观形态2zs中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 2zs中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

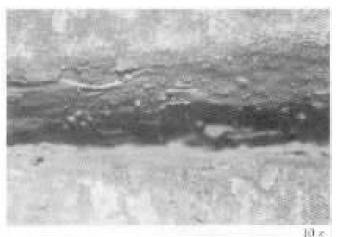

图2 35CrMo钢纵向应力裂纹局部放大像2zs中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 2zs中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

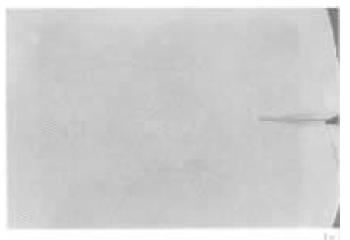

图3 45钢纵向应力裂纹横剖面酸浸低倍形貌2zs中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 2zs中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

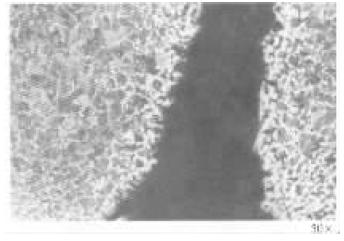

图4 40Cr钢坯纵向应力裂纹开口处金相组织，基本可见2zs中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
封闭的铁素体网，裂纹附近(白色区)有明显脱碳现象2zs中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 2zs中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

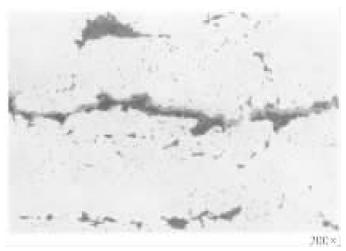

图5 35CrMo钢坯纵向应力裂纹支裂纹中的高温扩散2zs中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
氧化生成物、暗黑色为硅酸盐、灰色为氧化铁、细颗粒为SiO22zs中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 2zs中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

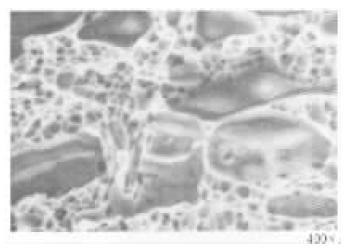

图6 纵向应力裂纹断口扫描电镜观察图像，白色韧窝2zs中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
区为高温氧化铁素体，在大韧窝中有高温氧化生成物2zs中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
此类钢有完整的铁素体网，如果钢锭浇注温度高、冷却速度快，在钢锭开坯时，在热应力和组织应力的共同作用下产生纵向应力裂纹。2zs中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
