闭式冷却塔

时间:2013-04-12 08:56:00  来源:无锡市科巨机械制造有限公司  作者:

工作原理:8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
     风冷部分:工作流体(软水或其他液体)在闭式冷却塔的盘管循环,流体热量被盘管的管壁吸收后,通过冷却器上侧部的风机把管壁的热量排出机外。8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
特点:风的流向:风由紫铜管冷却器侧面的冷风进风口进入,然后流经冷却器吸收热量后,由排风口排出。8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
    水冷部分:当流体温度过高时(超过设定的温度时)自动启动喷淋系统,喷淋泵将水喷洒在湿热的管壁并形成水膜,通过蒸发吸收大量热量(蒸发潜热)。喷淋水一部分变成水蒸气,被流动的空气带走,未被蒸发的水滴落在填料热交换层上降温后汇集入集水槽里供下一次循环使用。盘管里的流体封闭式循环,理论上无消耗量。8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
特点:喷淋水的流向(由上向下):喷淋水由紫铜管冷却器上部的散水盘均匀的喷洒下来,然后流经紫铜管冷却器吸收热量后滴落到冷却塔集水槽中供下一次循环使用。8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

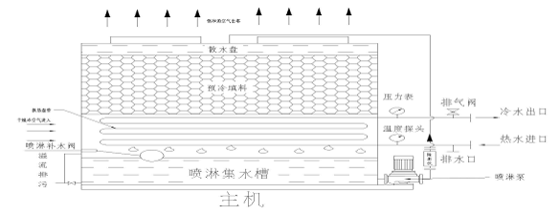

主机.png8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

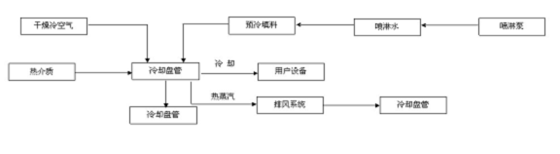

工艺流程原理图.png8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

产品优点:8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

1、采用紫铜管热器与喷淋水产生热交换冷却介质,紫铜换热器降温速度快,高效节能。8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

2、采用全封闭管路循环,可防止杂物进入冷却管路系统和冷却介质的蒸发损耗。介质不会受污染,确保了被冷却介质的洁净度保护元器件不被损坏,故障少无结垢现象。杜绝杂物引起的管路堵塞。8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

3、采用小功率、大流量、低扬程循环水泵,不仅工作效率高,而且节能效果明显8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

4在喷淋系统上方设有收水器,最大限度地减少了水的损失,尤其在干旱缺水地区更显示出其节水的优势8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

5、自动数显温控,省水省电节能、精度高操作简单。8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

6、无需建水池,在减少占地面积的同时,大大降低了投资成本。占地少、安装、维护简单、易址方便。8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

7、用途广,可直接冷却淬火液、油类、醇类等对换热器(紫铜管)无腐蚀作用的介质,介质无损耗,成份稳定。 8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

8、采用封闭式循环,保护了水资源的环境安全;加上水雾蒸发量少,保护了大气层环境。放置在室内也不会影响室内环境,不会破坏其他设备的使用条件。在水资源缺乏地区尤其适用。8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

9、闭式冷却机在出水口设有水温显示器及报警功能,并能通过数显温控仪控制喷淋系统来实现进出水温度的调节。使风冷闭式冷却机在规定的水温范围内对设备连续、安全地高效冷却。采用自动化智能控制,可根据工况要求自动变换冷却模式,操作简单可靠8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

10、用户购买设备只需在我方技术人员指导下,将进、出水两管路一连接,就可以马上投入使用,这极大的节省了技术人员和公司领导精力。8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

11闭式冷却塔适用于对循环水质要求较高的各种冷却系统可广泛应用于化工、制药、电力、冶金等领域的冷却换热生产系统在电力、化工、钢铁、食品和许多工业部门有应用前景。8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

闭式冷却塔结构特点8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

工作过程中,冷却介质由主循环泵驱动在换热器及需冷却设备(如:电源、炉体等)之间循环流动,喷淋水均匀地喷洒在换热器上,在换热器外表面形成均匀的水膜,冷空气由塔体下方的进风口进入塔内,与喷淋水逆流经过换热器表面,在此过程中有两种换热方式,即冷空气与冷却介质之间的热传导和喷淋水蒸发吸热的热交换,吸收热量后的饱和热湿空气由风机排至大气中,其余的喷淋水流入塔体下部的水槽,由水泵再输送至喷淋系统。如此往复,换热器内的冷却介质得到降温冷却。 8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
  闭式冷却塔有两种运行模式,即:风冷、风冷+喷淋。两种模式的切换由电控系统根据工况要求自动进行,实现节能降耗。  www.lqueta.cn" L  f$ T5 o* Z; X8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

排风系统:8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

采用三防铝壳风机,安装在特质的引凤筒内,顶部采用热镀锌钢丝网罩加以保护。风机电机采用防腐等级IP55级,绝缘等级为F级。8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

外壳:8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

整个闭式冷却塔机组采用热镀锌钢板制作,所有焊接部分都涂上含锌95%以上的富锌漆。表面喷涂环保型蓝色锤纹漆。以加强防腐性能。可根据用户需求调整材质。8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

电气控制柜:8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

电气控制柜,适合室外应用,棵采用PLC控制模式。8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

喷淋系统:8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

采用立式离心泵提供足够的喷淋水量,确保整套盘管组完全包容在水流中。喷淋管采用标准PVC材料制造保证其防腐性能。8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

冷却盘管:8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

    采用国际标准,纯度为99.9%的T2脱酸紫铜管制作,传热效率高。采用交叉排列,提高了传热效率,减小了通过机组的空气压力降。装备好后的盘管在水中经过1.2Mpa空气试压,以确保无泄漏。8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

(脱水器)挡水器:8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

     由PVC材料制成,分组安装在机组内、脱水器有三次转向式设计以保证阻挡住排气气流中夹带的水分。使最大水分飘逸率小于循环水量的0.1%。8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

进风格栅:8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

    由PVC材料构成,安装在机组周围便于拆装的框架上,一遍进出水盘维护工作,格栅有两次空气转向防止溅水和阳光直射水盘。具有空气减速区,有效将吸气方向盘引向风机。8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

补水口:8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

节能环保的先锋闭式冷却塔8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

  当下最为热门的话题就是节能环保,这是非常迫切的一个现实问题,这对于各个行业来说都是非常紧要的。多年来,诸多专家人士为了实现这个目标开展了积极的节能改造工作并取得了不错的成效。这些年来,不断有新的节能产品问世,这对消费者来说是一件值得高兴的事,其中闭式冷却塔是近段时间来非常受欢迎的一种产品。8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

  之所以能取得如此成绩与其自身所具有的诸多优点有着显著的关联。分析来看,在以下几个环节中功效显著:首先,在材料的选择上绝对不会有任何问题,基本上是按照严格的筛选,不会有杂质掺杂。其次,该产品的操作难度较小,能通过自控系统尽心管理,可以在很大程度上节省人力成本。最后,该产品具有的环保性能非常突出,这也是最受诸多厂家好评的重点。这主要是因为电机产品的运用较为理想,可以在最大程度上降低飘水损失,从而使其更符合环保的要求。8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

闭式冷却塔具有的诸多优势简介8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

  在人们的生活领域中各类的制冷产品已经是屡见不鲜了,尤其是对于冷却塔产品而言更是如此。当然,该产品的最主要的应用领域还是集中在诸多的工业企业中,相比较传统的产品,它所具有的优势是极为明显的,主要包括以下几点内容:8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

  第一,全封闭循环的方式可以有效防止杂物的进入从而使得耗损降低,在很大程度上可以减轻企业压力。8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

  第二,因为主要是以软水作为冷却的主要媒介,因此大大降低了故障的概率,这对于提高产品使用寿命有着非常积极的意义。8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

  第三,由于该产品的体形不大,因此所占用的空间相对小很多,不仅搬运方便而且能有效节省空间。8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

  第四,整个产品的系统采用的是全自动的智能化控制,因此操作起来的难度更小,可以有效节省人力物力。8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

第五,该产品的用途非常广泛,所能冷却的对象范围甚广。 8uH中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
