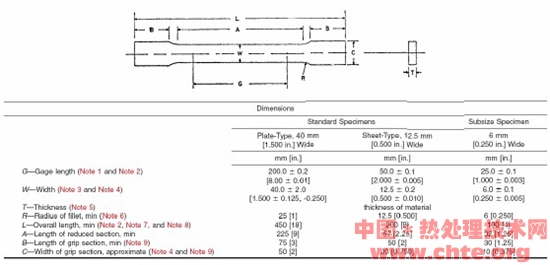

尺寸， mmFf8中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
标准试样 小尺寸试样Ff8中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
公称宽度 板状 40 mm 薄板状 12.5 mm 6mmFf8中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
G－－ 标距 (注1和注2) 200.0±0.2 50.0±0.1 25.0±0.1Ff8中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
W－－ 宽度(注3和注4) 40.0±2.0 12.5±0.2 6.0±0.1Ff8中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
T－－ 厚度 (注5) 材料厚度Ff8中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
R－－ 过渡圆弧半径，最小(注6) 25 12.5 6Ff8中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
L－－ 总长度，(注2、注7 和注8) 450 200 100Ff8中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
A－－ 缩减部分长度，最小 225 57 32Ff8中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
B－－ 夹持部分长度，(注8) 75 50 30Ff8中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
C－－ 夹持部分宽度，近似(注4 和注9) 50 20 10Ff8中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
注1－－对于宽度40mm的试样，应在试样和缩减部分宽度内的平面上或边上打标记以测量断后伸长率。可用一组相距25mm的9个以上的点打标记，或用相距200mm的一对以上的点作标记。Ff8中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
注2－－当不要求测量宽度为40mm试样的伸长率时，可使用75 mm最小缩减部分（A）长度，其他尺寸与平板试样的尺寸相同。Ff8中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
注3－－对于三种尺寸试样，缩减部分端部宽度差应分别不大于0.10、0.05 或 0.02 mm。其宽度也可以从端部至中心逐渐减小，但每个端部的宽度不应大于中心宽度的1 % 。Ff8中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
注4－－必要时，对于三种尺寸中每种尺寸的试样可使用较小的宽度( W 和 C)。在此情况下，缩减部分的宽度应尽量取试验材料允许的宽度，但是，除非另有特殊规定，当使用较窄试样时，产品技术条件中对伸长率的要求将不适用。Ff8中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
注5－－尺寸T是为可用的材料技术条件提供的试样厚度。宽度为40mm的试样的最小厚度应为5mm，宽度为12.5mm和6mm试样的最大厚度应分别为19 mm和6 mm。Ff8中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
注6－－对于宽度为40mm试样，当使用仿型切削刀具加工缩减部时，允许在抗拉强度690 MPa以下的钢试样缩减部分端部有13mm最小过渡半径。Ff8中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
注7－－所示尺寸建议为最小值。确定最小长度时，夹具不能处于尺寸A和B间过渡部分，见注9。Ff8中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
注8－－对于宽度为6mm的试样，为了有助于施加轴向负荷，只要材料允许，总长度应尽可能大，最大至200 mm。Ff8中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
注9－－如果可能，最好使夹持部分长度足够大，以便使试样延伸到夹具长度2/3以上的位置。如果12.5mm宽的试样厚度在10 mm以上，较长的夹具和相应较长的夹持部分对防止试样在夹持部分断裂是必要的。Ff8中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
注10－－对三种尺寸试样，试样端部应与缩减部分宽度中心线对称，分别在2.5、0.25、和0.13 mm之内，但是，对仲裁试验和当产品技术条件有要求时，宽度为12.5mm试样端部的对称应在0.2 mm内。Ff8中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
注11－－对于每一种试样，所有过渡圆弧半径应彼此在1.25 mm公差内, 并且在特定端部的两过渡圆弧弧度的中心应在2.5 mm公差内彼此固定（垂直于中心线内）。Ff8中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
注12－－除了仲裁试验外，允许使用整个长度上侧边平行的试样，但应：(a) 使用公差上限；(b) 有足够的标记数以供测定伸长率；(c) 测定屈服强度时使用合适的引伸计。如果断裂发生在靠夹紧装置一端的2W距离内，测定的抗拉强度可能并不代表该材料性能。在验收试验中，如果性能满足规定最低要求，则不必重新试验。但如果低于最低要求，则试验报废，应重新进行试验。Ff8中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
