由两个共轴折射曲面构成的光学系统称为透镜。透镜是光学仪器中的基本元件之一，主要用于造象、聚光或造成平行光源等。huL中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
透镜的型式很多，可归纳成正透镜与负透镜两类。huL中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
1 正透镜huL中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

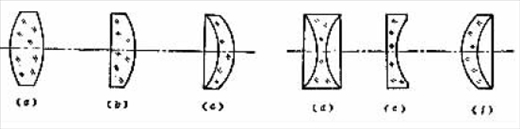

凡是透镜中心厚度大于透镜边缘者，统称为正透镜，起聚焦作用。如图1（a）（b）（c）均为正透镜。huL中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
当平行光线射到透镜表面时，光线经透镜将产生折射，由于光线射至透镜上各点的角度不同，所以在每点产生的折射角不等。通过透镜折射后各点的光线将会聚于一点F，称F为正透镜的焦点。这一现象就是透镜的聚焦。由实验得知正透镜有如下性质。huL中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 huL中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图1huL中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

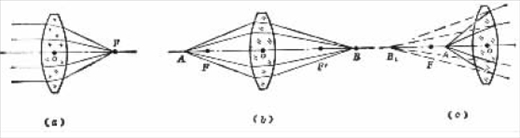

（a）平行光线经过正透镜后会聚于焦点。反之，在焦点处置一点光源，经正透镜后将折射为平行光（图2（a））；huL中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 huL中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图2huL中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
（b）点光源置于焦点F外的某一点A处，经正透镜后光线将会聚于另一侧焦点F’，外某一对应点B处，B即为点光源A经过正透镜后形成的实象（图2（b））；huL中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
（c）若将点光源置于焦点F内某一点A处，则经过透镜后在另一侧不能会聚。其折射光的延长线交于光源同侧F点以外的相应点B1处。B1即为A的虚象（图2（c））。图中透镜中心处o点具有任何方向光线经过该点都不产生折射，仍沿直线传播的特点，称为透镜的光学中心，由焦点F到光学中心o点的距离称为焦距，以f表示。huL中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 huL中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图3huL中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
2 负透镜huL中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

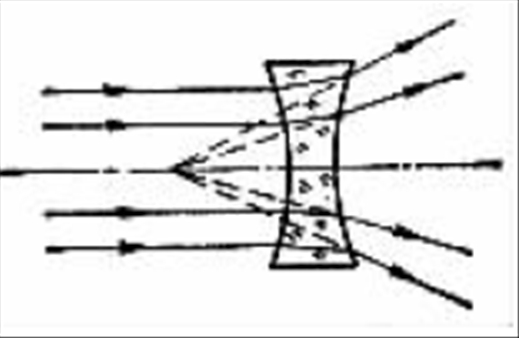

凡透镜中心较边缘薄的透镜均为负透镜。负透镜起发散作用。图1（d）（e）（f）均为负透镜。平行光入射于负透镜，因折射而被发散，所以负透镜造成的象必然为虚像。如图3示，经过负透镜的出射光线必然是发散的，或平行的，绝无聚焦的可能。huL中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
