 4mG中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

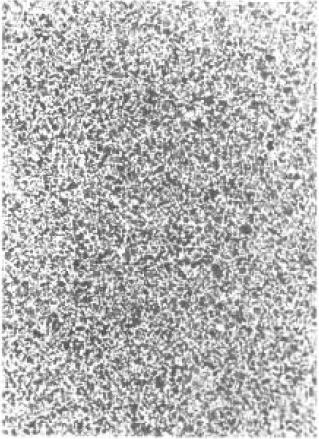

图1 100×4mG中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图号：图14mG中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
材料：45钢4mG中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
工艺情况：正火处理（加热至840℃，保温1h，快冷到600℃保温1h），空冷4mG中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
浸蚀方法：4%硝酸酒精溶液浸蚀4mG中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
组织说明：珠光体及呈网络状分布的铁素体，晶粒细小，晶粒度为8级。4mG中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
组织带状分布会造成力学性能的方向性，同时也不利于后续热处理。带状组织属不正常组织，可用高温正火的办法消除或改善。4mG中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
如果钢材中存在着沿轧制方向被拉长呈带状分布的非金属夹杂物，在冷却过程中，这些夹杂物就可能成为铁素体优先析出的核心，而形成的铁素体带，一般就很难用正火的办法消除。这种带状组织必需先采用高温扩散退火及随后的正火处理来加以改善。4mG中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
本试样属于比较理想的显微组织状态，说明所施行的热处理工艺对消除带状均匀组织，细化晶粒是比较有效的。4mG中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
