材 料：3Cr2W8VkSx中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
工艺情况：图1：退火处理；图2：淬回火处理kSx中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
浸蚀方法：均经4%硝酸酒精溶液浸蚀kSx中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
组织说明：图1为点状珠光体和白色碳化物及共晶莱氏体，碳化物呈颗粒状、条状、块状，共晶莱氏体呈鱼骨状分布。kSx中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图2为回火马氏体、残余奥氏体、颗粒状碳化物和链状分布的白色共晶碳化物。kSx中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
3Cr2W8V是一种传统的热作模具用钢。其碳含量不高，但在合金元素作用下，使其共析点左移，成为共析或过共析钢。当组织成分偏析时，会出现共晶碳化物。若共晶碳化物能破碎、均匀分布，则危害不大。但若偏聚，或形成共晶莱氏体，会造成模具脆裂。kSx中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
控制共晶碳化物分布是3Cr2W8V原材料质量控制内容之一。试样经淬火、回火处理后在100倍和500倍下选择最严重视场进行评定。碳化物链状分布是其中类型之一，这种材料的模具极易脆性开裂。此外还有带状堆集、网状堆集、多角大块状等类型，均属有害缺陷组织。kSx中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 kSx中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

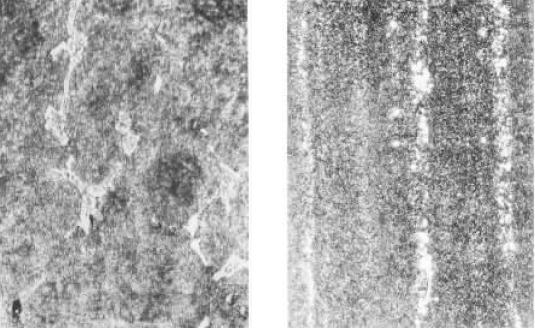

图1 退火处理 图2 淬回火处理kSx中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
