图1QYh中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 QYh中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图2QYh中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
材料：3Cr13QYh中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
工艺情况：调质QYh中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
浸蚀方法：图1：1：1盐酸水溶液热蚀；图2：氯化高铁盐酸水溶液浸蚀QYh中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

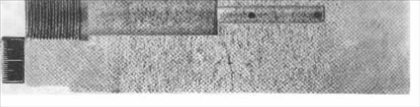

图1：高压水泵泵体转角(圆角)处的裂缝。QYh中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图2：基体组织为索氏体，晶粒度6级，说明调质时淬火加热温度正常，裂缝呈锯齿状，多为穿晶裂缝，裂缝两边组织一致，没有脱碳。QYh中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
高压水泵泵体材料为3Cr13不锈钢，经调质处理，在泵水压试验时，当压力升至200MPa，持续3h后，转角处产生开裂。其强度偏高而塑性、韧度低于技术要求，可能为调质回火温度偏低所造成，宏观组织显示转角附近没有不允许的材料缺陷。泵体的开裂主要是设计或加工不合理产生。由于透气孔的转角实际上为直角相交，产生很大的应力集中，同时泵体的材料强度很高，而塑性、韧度较差，当受到过大应力时，不能产生塑性变形来改善应力状态。所以当局部应力集中超过钢的强度时，容易在该处产生穿晶裂纹，并沿最大应力方向扩张。QYh中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
