 844中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
材料：35CrMo844中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
工艺情况：锻后坑冷844中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
浸蚀方法：1：1盐酸水溶液70～80℃热蚀844中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

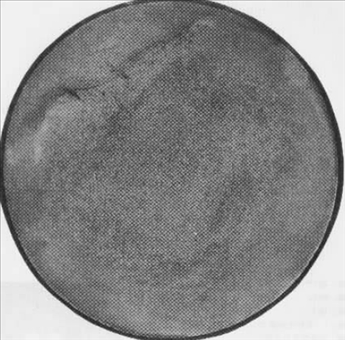

组织说明：翻皮。844中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
翻皮的特征是在酸浸横截试片上可以看到白亮色的弯曲条带，或不规则的暗黑色条带，在条带周围有气孔和夹杂物，或可看到密集的孔隙和夹杂物的条带。翻皮可以在钢锭的任何部位出现，也可以任何形状和大小出现。844中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
翻皮的形成原因是钢液浇注操作不当。当用下注法浇注时，钢液上升速度过快、失稳，使钢锭模内上升的钢液冲破表面半凝固状态的膜，并把膜带入钢液中，最后凝固在钢锭中。由于浇注时钢液表面的氧化膜和聚集着大量的夹杂，所以翻皮旁夹杂物、气孔特别多，同时表面层和空气接触，使翻皮有时有脱碳现象。当使用上注法浇注时更容易出现翻皮现象。844中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
