 lrx中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图1lrx中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 lrx中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图2lrx中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
材料：ZG3Cr13lrx中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
工艺：铸后退火lrx中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
浸蚀方法：图1：1：1盐酸水溶液70～80℃热蚀；图2：氯化高铁盐酸水溶液浸蚀铸造热裂缝和夹砂。lrx中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

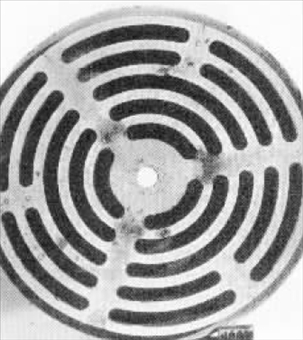

图1：ZG3Cr13不锈钢阀片，为精密铸造铸件，退火后外圆热节处发现有裂缝。在铸件未退火的阀片上取宏观组织试样，也发现在相同位置上存在裂缝。说明此裂缝在铸态时已存在，而非退火加热过快或过热、过烧等原因所造成的退火裂缝。阀片浸蚀面上还有许多圆形的白亮夹砂，其近中心位置还可以看到疏松缺陷。lrx中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图2：基体组织为点状珠光体和沿晶的碳化物颗粒，裂纹沿晶分布，尾部圆钝，两边存在脱碳现象，脱碳区域可见到细小的点状氧化物。此裂缝为铸造热裂缝，也称高温裂缝。热裂缝的形成温度在凝固线附近，当铸件的薄壁处已经凝固，而厚壁热节最后凝固处，如果晶内已经凝固，但晶界熔点低，仍处在液膜状态，由于受到已经凝固区域收缩应力的作用，而产生沿晶开裂，同时，开裂时处于高温，所以裂缝两边常可看到棕黑色的氧化物，并有明显脱碳现象。lrx中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
铸件的结构越复杂，凝固收缩时受到铸型和型芯的阻力越大；砂型和砂芯的退止性越差，铸件收缩受到的阻力越大；以及浇注温度过高，铸件长时间达不到完全凝固，处于低强度状态时间长，就越容易出现热裂缝。lrx中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
