3.4 部分非马金相组织检查简评
（1）重庆旺成齿轮公司采用Ipsen低压真空渗碳技术炉，在有效硬化层深度0.8mm情况下，一般非马氏体组织≤3μm，但也有时候超过3μm。本人认为是由于使用的气源为C2H2（重庆地区为天然气制造，含总硫约6mg/m3波动、水份为常温），非马氏体组织层深将随无机硫、有机硫、水份的含量波动而波动，与空气密度（1.27kg/m3）相比，乙块为1.17，甲烷为0.72,丙烷为1.9。甲烷最轻，分子链最小，最易裂解，不易在在炉内产生死角，（不少厂家用甲烷和乙块做对比试验，由于乙块是天然气制造，已经脱硫处理，含总硫6mg/m3左右，而甲烷未经净化使对比度的研究欠公平，其结果是“误区”）。若采用净化后的天然气，一般总硫可控制为1mg/m3、水份（露点）-50℃以下，必然有好转。所得的渗碳系数等数据，必然是新的发现……。期待你去发现……。必将载入史册！
当然，真空炉的设备投资很大、产量较小，是具有局限性的。
（2）从图2、图3、图4可见：齿节非马组织重庆旺成不如湖南株齿，而从齿根来看株齿较厚。不能单纯从非马组织厚薄来比较内氧化的多和少。由于株齿采用快速光亮淬火油淬火，比旺成的高压气淬冷却快。在齿节得到表现非马氏体组织较少；在齿根部位由于相对冷却较慢，非马氏体组织较旺成厚，暴露了株齿相对内氧化多。
（3）比较图2、图5、表11：都是采用RX气氛天然气渗碳，而株齿采用了国家发明专利“净化的天然气”，并且株齿有效硬化层深度为1.60mm,其非马组织在齿节处非常低。当然，有一点必须说明，株齿非马组织齿根较厚、齿节较薄，说明该厂采用了快速光亮淬火油其冷却较快……，对齿节有一定的效果。众所皆知：齿轮的使用状态是以齿节为首，因此针对GB/T9450-2005《钢铁渗碳淬火硬化层深度的测定和校核》，应强调齿轮非马的测定除了应浅腐蚀外，还需指出齿节为验收标准，齿根为参考值[8]。EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

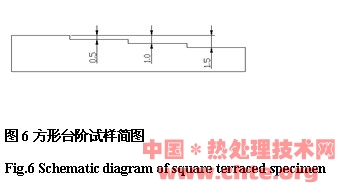

4.分析EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

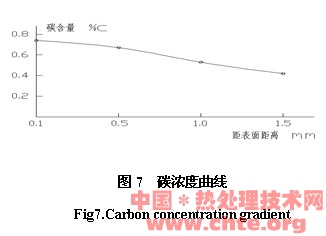

4.1渗碳速度加快EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
同样的产品，要达到1.6mm的有效硬化层深度，原来的推料周期45min/盘，改为天然气后的推料周期为40min/盘。这主要是因为天然气净化后能够充分裂解，用红外仪检测吸热式气氛中CO含量高达22%，最高达到31%；而采用丙烷气CO只有17%，因此净化天然气的渗碳能力提高了。资料[6]表1资料[7]表13此数据均未注解其纯度……。由于：甲烷未净化而丙烷一般是天然气制造含硫6mg/m3左右，并且含水使丙烷气CO含量实际与理论差距很大。其原因：现行生产中的天然气、丙烷、丁烷均不是纯的，除有机硫、无机硫、水、石油外，天然气不是100%的甲烷，而存在有丙烷、丁烷等……同样，丙烷也不是100%……EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
表13[7] 渗碳气氛碳传递系数βEG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
Table 13[7] carbon pass quotietyβin cementite reEG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
吸热式EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
天然气EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
吸热式EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
丙烷EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
直生式EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
天然气+空气EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
直生式EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
丙烷+空气EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
直生式EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
天然气+CO2EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
直生式EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
丙烷+ CO2EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
|
CO %EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
20EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
23.7EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
17.5EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
24EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
40EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
54.5EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
|
H2 % EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
40EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
31EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
47.5EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
35.5EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
48.7EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
39.5EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
|
β（×10－5）cm/sEG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
1.25EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
1.15EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
1.30EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
1.34EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
2.62EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
2.78EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
注：渗碳温度950℃碳势1.15%EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
EG0中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
4.2富化气流量变化不大
使用丙烷气时，富化气的流量约为6.6m3/h，原来按照碳当量预计，改用天然气后的流量将达到丙烷气的3倍，即20m3/h左右，但实际只有9.3m3/h，不到预计值的一半。这主要归因于天然气渗碳的另一机制即CH4→Cad+H2[1-4]的优势。用不同设备渗碳时的富化气用量见表12。

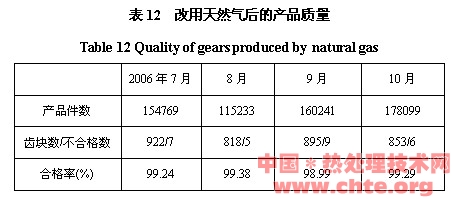

表14 富化气用量对比
Table 14 Enriching gas consumptions for different fumaces
|
使用设备
|
Holcroft箱式炉（1300kg）
|
爱协林多用炉 （800kg）
|
单推盘连续炉
（780×440mm）
|
爱协林双推盘连续炉
（560×560mm）
|
合计
|
|
丙烷气/m3•h-1
|
2×0.5
|
2×0.5
|
2×1.5
|
1×1.6
|
6.6
|
|
天然气/m3•h-1
|
2×0.8
|
2×0.6
|
2×2.0
|
1×2.5
|
9.3
|
