ASTM E8/E8M – 09(中文版）金属材料拉伸试验方法（一）

4. 意义及用途LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

4.1 拉伸试验是为了提供在单轴拉伸应力下材料的强度和延性数据。此数据对于材料对比、合金研制、质量控制及在某些环境中的设计可能是有用的。LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

4.2 从零件或材料上选取局部样坯加工成的标准尺寸试样的拉伸试验结果，不一定代表最终产品或它在不同环境中工作的强度与延性性能。LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

4.3 本试验方法可用于商业验收试验，并已广泛地用于贸易。LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

5. 设备LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

5.1 试验机－－用于拉伸试验的试验机应符合方法 E 4的要求。用于测定抗拉强度和屈服强度的力，应在标准E 4规定的试验机力使用范围内。LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

5.2 夹持装置：LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

5.2.1 概述－－传递试验机对试样施加力的各种类型的夹持装置均可使用。为保证试样标距内受到轴向拉伸应力，试样的轴线应与试验机夹头中心线重合。任何不符合此要求的情况都可能引入通常应力计算（力除以横截面积）中未考虑的弯曲应力。LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

注5－－偏心负荷的影响可由计算所附加的弯曲应力说明。对于直径为12.5mm的标准试样，每0.025mm的偏心距使应力增加1.5 % ，对于直径为9mm的试样，这一误差每0.025 mm约增加2.5 %，对于直径为6mm的试样，这一误差每0.025 mm约增加3.2 %。LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

注 6－－对中方法在方法E 1012中给出。LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

5.2.2 楔形夹具－－试验机通常备有楔形夹具，这些楔形夹具通常对于夹持塑性金属长试样和如图1所示那种扁平试样是一种合适的装置。但如果由于某种原因，一对夹具中的一个夹头夹紧时移动速度比另一个快时，可能产生不希望的弯曲应力。此时可用衬垫放在楔块后面，衬垫的厚度应相同，各平面应平滑且平行。楔块最好是通过试验机夹头支撑在衬垫整个长度上，这就需要几个不同厚度的衬垫在规定的试样厚度范围内适用。为适于夹持，希望每个楔块锯齿形面的整个长度均与试样接触。图2示出了楔形夹具和衬垫合适的装配。对于短试样和许多材料制备的试样，一般需要使用机械加工试样和特殊夹持装置以保证试样负荷尽可能完全沿拉伸轴向均匀分布(见 5.2.3，5.2.4，和5.2.5)。LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

5.2.3 用于带螺纹、台肩的试样及脆性材料的夹具－－图3示出了用于带螺纹端部试样夹持装置的示意图，图4示出了夹持带台肩端部试样的装置。这些夹持装置应通过适当润滑的球形座支承固定到试验机的头部。球形支承之间距离应尽可能大。LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

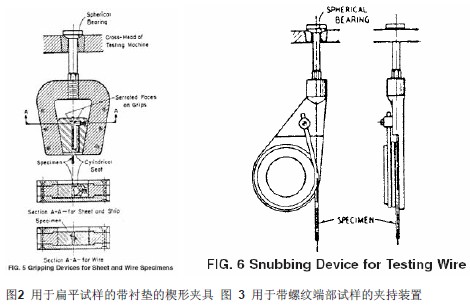

5.2.4 薄板夹具－－图5所示自动调节夹具对于那些不适于在一般类型楔形夹具上试验的薄形材料是比较满意的。LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

5.2.5 线材夹具－－图4和图5所示的楔形或挽勒式夹具或平面楔形夹具都可以用于夹持线材。LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

 LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

 LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

 LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

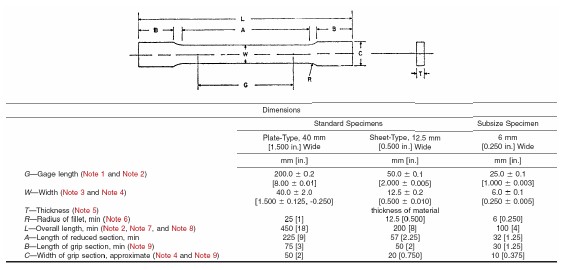

尺寸， mmLSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

标准试样 小尺寸试样LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

公称宽度 板状 40 mm 薄板状 12.5 mm 6mmLSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

G－－ 标距 (注1和注2) 200.0±0.2 50.0±0.1 25.0±0.1LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

W－－ 宽度(注3和注4) 40.0±2.0 12.5±0.2 6.0±0.1LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

T－－ 厚度 (注5) 材料厚度LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

R－－ 过渡圆弧半径，最小(注6) 25 12.5 6LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

L－－ 总长度，(注2、注7 和注8) 450 200 100LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

A－－ 缩减部分长度，最小 225 57 32LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

B－－ 夹持部分长度，(注8) 75 50 30LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

C－－ 夹持部分宽度，近似(注4 和注9) 50 20 10LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

注1－－对于宽度40mm的试样，应在试样和缩减部分宽度内的平面上或边上打标记以测量断后伸长率。可用一组相距25mm的9个以上的点打标记，或用相距200mm的一对以上的点作标记。LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

注2－－当不要求测量宽度为40mm试样的伸长率时，可使用75 mm最小缩减部分（A）长度，其他尺寸与平板试样的尺寸相同。LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

注3－－对于三种尺寸试样，缩减部分端部宽度差应分别不大于0.10、0.05 或 0.02 mm。其宽度也可以从端部至中心逐渐减小，但每个端部的宽度不应大于中心宽度的1 % 。LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

注4－－必要时，对于三种尺寸中每种尺寸的试样可使用较小的宽度( W 和 C)。在此情况下，缩减部分的宽度应尽量取试验材料允许的宽度，但是，除非另有特殊规定，当使用较窄试样时，产品技术条件中对伸长率的要求将不适用。LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

注5－－尺寸T是为可用的材料技术条件提供的试样厚度。宽度为40mm的试样的最小厚度应为5mm，宽度为12.5mm和6mm试样的最大厚度应分别为19 mm和6 mm。LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

注6－－对于宽度为40mm试样，当使用仿型切削刀具加工缩减部时，允许在抗拉强度690 MPa以下的钢试样缩减部分端部有13mm最小过渡半径。LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

注7－－所示尺寸建议为最小值。确定最小长度时，夹具不能处于尺寸A和B间过渡部分，见注9。LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

注8－－对于宽度为6mm的试样，为了有助于施加轴向负荷，只要材料允许，总长度应尽可能大，最大至200 mm。LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

注9－－如果可能，最好使夹持部分长度足够大，以便使试样延伸到夹具长度2/3以上的位置。如果12.5mm宽的试样厚度在10 mm以上，较长的夹具和相应较长的夹持部分对防止试样在夹持部分断裂是必要的。LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

注10－－对三种尺寸试样，试样端部应与缩减部分宽度中心线对称，分别在2.5、0.25、和0.13 mm之内，但是，对仲裁试验和当产品技术条件有要求时，宽度为12.5mm试样端部的对称应在0.2 mm内。LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

注11－－对于每一种试样，所有过渡圆弧半径应彼此在1.25 mm公差内, 并且在特定端部的两过渡圆弧弧度的中心应在2.5 mm公差内彼此固定（垂直于中心线内）。LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

注12－－除了仲裁试验外，允许使用整个长度上侧边平行的试样，但应：(a) 使用公差上限；(b) 有足够的标记数以供测定伸长率；(c) 测定屈服强度时使用合适的引伸计。如果断裂发生在靠夹紧装置一端的2W距离内，测定的抗拉强度可能并不代表该材料性能。在验收试验中，如果性能满足规定最低要求，则不必重新试验。但如果低于最低要求，则试验报废，应重新进行试验。LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

图1 矩形拉伸试验试样LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

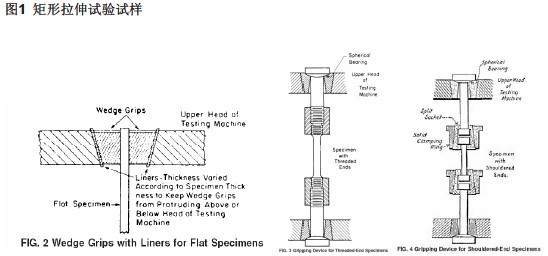

图2 用于扁平试样的带衬垫的楔形夹具 图 3 用于带螺纹端部试样的夹持装置LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

5.3 尺寸测量装置－－用于测量直线尺寸的千分尺或其他装置，至少应有每个要求测量尺寸最小单位一半的精度。LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

5.4 引伸计－－用于拉伸试验的引伸计应符合标准E83对本试验方法试验步骤一章规定级别引伸计。引伸计应在相应于屈服强度和断裂（如果测定）时的应变范围内使用和校准。LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

5.4.1 标距等于或小于试样名义标距（如图示的“G-标距”尺寸）的引伸计可用来测定屈服性能。对于等截面的试样（例如具有全截面的丝材、线材和棒材试样），测定屈服性能的引伸计标距不应超过夹具间距离的80%。用于测量断裂时伸长的引伸计标距应等于试样规定的名义标距。LSC中国热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
